دنبالخط ساده تا ناوبری هوشمند
در این آموزش یاد میگیری که چطور آواتار آموزشی CarBot فقط روی یک خط ساده حرکت نکند، بلکه در یک محیط واقعی (کلاس، راهرو، کارگاه) بین چند نقطهی مهم جابهجا شود و خودش راهش را پیدا کند.
زمانی رباتها فقط یک کار بلد بودند: دنبال کردن یک خط روی زمین. اما در دنیای واقعی، ربات باید بین اتاقها، راهروها و موانع مختلف حرکت کند و خودش به مقصد برسد؛ دقیقاً شبیه کاری که یک پیک رباتیک در یک کارخانه یا انبار انجام میدهد.
پروژهی ناوبری پیشرفتهی CarBot این گذار را بهصورت عملی نشان میدهد: ربات یک نقشهی ساده از محیط دارد و میتواند با استفاده از الگوریتمهای مسیریابی، بین چند نقطهی مشخص (waypoints) حرکت کند و در مسیر، موانع را دور بزند.
تاریخچهی کوتاه ناوبری رباتیک برای نوجوانها
اگر به گذشتهی رباتیک نگاه کنیم، ناوبری رباتها تقریباً از همین ایدههای ساده شروع شده است:
- دهههای ۸۰ و ۹۰: رباتهای آزمایشگاهی که روی خط سیاه روی زمینهی سفید حرکت میکردند.
- شروع الگوریتمهای مسیریابی: معرفی الگوریتمهایی مثل Dijkstra و A* برای پیدا کردن کوتاهترین مسیر روی گرافها.
- SLAM: بعد از مدتی، رباتها فقط از نقشهی آماده استفاده نمیکردند؛ بلکه در حین حرکت همزمان نقشه را میساختند و موقعیت خودشان را روی آن پیدا میکردند؛ این ایده با نام SLAM مشهور شد.
- رباتهای امروزی: از جاروبرقیهای هوشمند تا رباتهای انبار آمازون؛ همه به نوعی از همین مفاهیم مسیریابی و ناوبری استفاده میکنند.
چرا CarBot برای آموزش ناوبری پیشرفته مناسب است؟
ربات CarBot یک پلتفرم آموزشی است که روی آن یک گوشی موبایل قرار میگیرد. تلفن همراه، دوربین، حسگر حرکتی، پردازندهی قوی و ارتباط بیسیم را یکجا در اختیار ربات میگذارد.
برای پروژهی ناوبری پیشرفته، CarBot امکانات زیر را در اختیارت میگذارد:
- دوربین: تشخیص خطوط راهنما، درها، تابلوها و الگوهای سادهی روی زمین.
- سنسورهای فاصله: برای جلوگیری از برخورد با موانع جدید.
- کنترل موتورها: برای اجرای مسیر محاسبهشده (سرعت، زاویه، شتابگیری و ترمز).
- برنامهنویسی در سطح نوجوان: از بلوکهای گرافیکی تا کد جاوااسکریپت / پایتون.
معماری سیستم ناوبری پیشرفتهی CarBot
۱. لایهی ادراک (Perception)
در این لایه، ربات محیط را میبیند و حس میکند:
- از دوربین برای تشخیص خطوط، تقاطعها، برچسبهای رنگی یا QR Code استفاده میشود.
- از حسگر فاصلهسنج برای تشخیص موانع جلوی ربات کمک گرفته میشود.
۲. لایهی نقشه و گراف
محیط ربات به شکل یک گراف در نظر گرفته میشود:
- هر اتاق یا نقطهی مهم → یک گره (Node)
- هر راهرو یا مسیر قابل حرکت → یک لبه (Edge)
وزن هر لبه میتواند طول مسیر، زمان حرکت یا میزان امنیت باشد. ربات باید روی این گراف بهترین مسیر را انتخاب کند.
۳. لایهی مسیریابی (Path Planning)
در این بخش از الگوریتمهای معروف استفاده میکنیم، مثل:
- Dijkstra: پیدا کردن کوتاهترین مسیر از مبدأ به همهی نقاط.
- A* (A-star): نسخهی سریعتر که از «حدس فاصله تا مقصد» هم استفاده میکند.
۴. لایهی کنترل حرکت
خروجی الگوریتم مسیریابی، یک مسیر کلی است. این مسیر باید به فرمانهای حرکتی ربات تبدیل شود؛ مثل:
goTo(nextWaypoint)turn(angle)slowDownNearObstacle()
در این بخش میتوان از کنترلکنندههایی مثل PID برای نگه داشتن ربات روی مسیر استفاده کرد.
طراحی پروژهی آموزشی ناوبری پیشرفته با CarBot

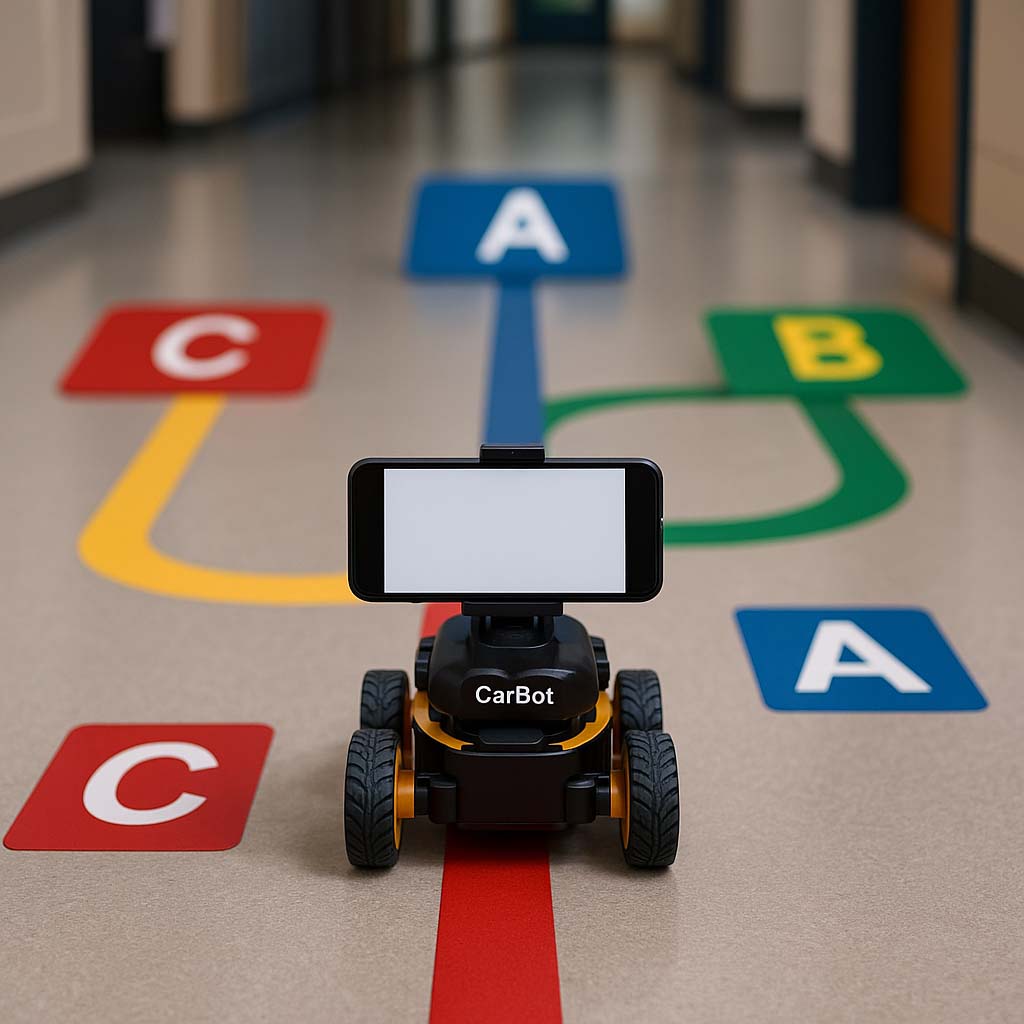

گام ۱ – ساخت «نقشهی مدرسه یا کارگاه» روی زمین
- با نوارهای رنگی روی زمین، راهروها و اتاقها را مشخص کنید.
- برای هر اتاق یا نقطهی مهم، یک برچسب روی زمین بچسبانید (مثلاً A، B، C یا رنگهای مختلف).
- نقشه را روی کاغذ هم بکشید و آن را به شکل یک گراف (گره و یال) درآورید.
گام ۲ – تعریف Waypointها
چند نقطهی مهم انتخاب کنید؛ مثلاً:
- گره A: کلاس یا میز دانشآموز
- گره B: میز معلم
- گره C: ایستگاه شارژ
- گره D: انبار یا آزمایشگاه
در برنامهی CarBot، این نقاط را بهصورت یک لیست تعریف میکنید و ترتیب بازدید را مشخص میکنید.
گام ۳ – پیادهسازی الگوریتم مسیریابی ساده
برای شروع، میتوانید حتی بدون A* کار کنید و یک مسیر ثابت بین گرهها بنویسید (مثلاً A → B → C → A). سپس کمکم آن را هوشمندتر کنید:
- اگر بین دو گره چند مسیر مختلف وجود داشت، کوتاهترین را انتخاب کنید.
- اگر یکی از مسیرها با مانع جدید بسته شد، مسیر جایگزین را از روی گراف پیدا کنید.
گام ۴ – ادغام با دورزدن مانع و دنبالخط
ناوبری پیشرفته معمولاً ترکیبی است از:
- دنبالخط: حرکت روی خطوط اصلی راهروها.
- دورزدن مانع: تشخیص و اجتناب از موانع جدید در مسیر.
- مسیریابی: تصمیمگیری در مورد اینکه کدام راهرو یا اتاق بعدی باید انتخاب شود.
در CarBot میتوانی این سه ایده را در یک پروژهی یکپارچه کنار هم قرار بدهی.
ایدههای توسعه برای دانشآموزان پیشرفتهتر
- افزودن اولویت به نقاط مختلف؛ مثلاً اگر زنگ تفریح نزدیک است، ربات اول به «ایستگاه شارژ» برود.
- ثبت تاریخچهی مسیر و نمایش آن روی یک داشبورد ساده روی موبایل.
- استفاده از مدل تشخیص اشیای سبک برای تشخیص نوع موانع (مثلاً میز، صندلی، جعبه).
- ترکیب ناوبری با پروژههای صنعتی؛ شبیهسازی ربات حملونقل در یک کارخانهی کوچک آموزشی.
سوالات متداول دربارهی ناوبری پیشرفته با CarBot
آیا برای فهم این پروژه باید ریاضی خیلی قوی داشته باشم؟
نه لزوماً. برای شروع کافی است مفهوم نقطه، خط، گراف و مسیر کوتاهتر را بفهمی. بعد از آن، میتوانی کمکم وارد جزئیات بیشتر مثل وزن یالها و الگوریتم A* شوی.
چطور میتوانم این پروژه را در مدرسه اجرا کنم؟
یک راهرو، کلاس یا سالن کوچک انتخاب کنید، مسیرها را با نوار رنگی مشخص کنید و چند CarBot در اختیار گروههای مختلف قرار دهید. هر گروه میتواند یک سناریوی ناوبری طراحی و پیادهسازی کند.
چه مهارتهایی با این پروژه تقویت میشود؟
- تفکر الگوریتمی و مفاهیم پایهی گراف
- برنامهنویسی و کار با حلقهها، شرطها و توابع
- درک مفاهیم رباتیک مثل حسگر، عملگر و کنترل حرکت
- کار گروهی و طراحی پروژه از ایده تا اجرا
